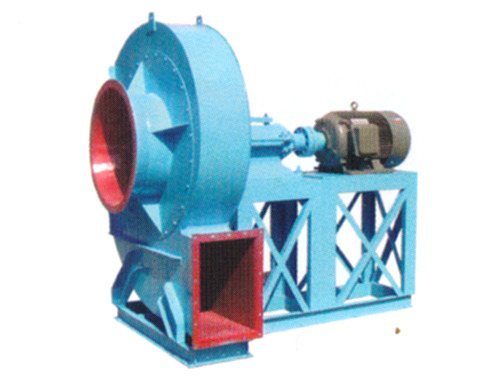

Y7-41型鍋爐離心引風機--周口市通用鼓風機有限公司

目前鍋爐的系列較多，燃用煤質情況差別較大，又加裝除塵設備和余熱利用設備之后，產生抽力不足從而影響正常運行，為了克服由上述原因所引起的抽力不足，爐膛出現正壓等，影響鍋爐燃燒和正常運行的現象，故設計制造了其風量、風壓與鍋爐匹配的各型號鍋爐引風機，提供各用戶選擇應用。

Y7-41型鍋爐引風機的型式：

1。風機可制成右旋和左旋二種型式從電動機一端正視風機葉輪按順順時針方向旋轉稱為右旋風機，以“右”表示，反之稱左旋風機，以“左”表示。

2。風機的出口位置以機殼的出風口角度表示，左右旋向均可制成0°，必要時可制成左右45°、90°、135°、180°、225°諸出口方向。用戶訂貨時除注明“左右”旋向外，還需注明出風口角度。

3。風機的傳動方式為C式和D式兩種。

Y7-41型鍋爐引風機的結構：

風機主要由葉輪、機殼、調風門、傳動部分、進風口組成。

1。葉輪由數片葉片、曲線型前盤和平直后盤組成，均采用鋼板制造。

2。機殼均采用鋼板焊接而成的蝸旋體。

3。一般風機都帶有調風門，是用來調節風機風量大小的裝置。

4。傳動部分由主軸、軸承箱、聯軸器或皮其中之一盤組成。

Y7-41型鍋爐引風機主要特點：

1)風機壓力較高，因此特適合采用螺旋管道和配多管除塵器的1—20t/h工業鍋爐。

2)引風機制成單吸入：機號有№4.5、5.6、7.1、9、10、12.5六種。

3)風機的出風口位置以機殼的出風口角度表示。“左”“右”均可制成0度、90度、180度三種角度。

4)風機的傳動方式為C式、D式，電動機與風機聯結分別采用帶輪傳動和彈性聯軸器直接傳動。

風機由葉輪、機殼、進風口、傳動組和調節門等部分組成。

(1)葉輪

有16片材料為Q345(16Mn)的后傾平板葉片，焊接于弧錐形輪蓋與平板形的輪盤中間

(2)機殼

用鋼板焊接成蝸形體殼。從№8以上“左”“右”旋轉通用。

(3)傳動組

主軸由優質鋼制成采用球軸承，(№4.5—7.1采用低噪聲型軸承)整體兩開的軸承座，用2號鈣鈉基潤滑脂和風葉自冷，結構簡單。

(4)進風口

斂散式的進風口制成整體結構，用螺栓固定在機殼入口側。

(5)調節門

Y7-41系列風機均配有調節門，用以調節風機的流量?！?及以下風機采用3個葉片，百頁窗式結構，關閉靈活結構簡單，№10風機采用11個葉片梅花型結構，調節效率高，結構可靠。調節門軸向安裝在進風口前面，調節范圍由90度(全閉)到0度(全開)調節門的扳把位置，從進風口方向看，對右旋轉風機，扳把逆時針轉動是由全閉到全開，對左旋轉風機，扳把順時針轉動是由全閉到全開。

為使調節門各部正常工作，必須很好地潤滑，因引風機氣體溫度較高，潤滑脂采用高溫(260℃)澎滑土脂在高溫運轉時仍能保證潤滑作用。

Y7-41№4.5C鍋爐引風機性能與選用件表(1t/h)
主軸轉速r/min	全壓pa	流量m³/h	效率%	用功率KW	所需功率KW	電動機
主軸轉速r/min	全壓pa	流量m³/h	效率%	用功率KW	所需功率KW	型號	功率KW
3000	2652	3443	82.1	3.27	4.47	Y132S2-2	7.5
	2644	4198	84	3.58	4.9
	2618	4653	85.4	3.88	5.31
	2591	5108	88.2	4.18	5.72
	2544	5461	88.5	4.46	6.1
	2479	5419	85.9	4.75	6.5
	2386	6174	84.7	4.99	6.83
	2275	6130	82.8	5.28	7.22
	2136	7285	77.8	5.56	7.62
2990	2478	3521	82.1	2.95	4.04	Y132S1-2	5.5
	2471	3661	84	3.24	4.43
	2447	4401	85.4	3.5	4.79
	2421	4441	83.2	3.78	5.17
	2377	5232	86.5	4.03	5.52
	2317	5722	85.9	4.29	5.87
	2230	6162	84.7	4.51	6.17	Y132S2-2	7.5
	2126	6602	81.8	4.77	6.52
	1966	7742	77.8	5.02	6.87
注：進氣狀態p=101325Pa；t=200℃；氣體密度ρ=0.74334kg/m3
? Y7-41№4.5C鍋爐引風機性能與選用件表(1t/h)
主軸轉速r/min	全壓pa	流量m³/h	效率%	用功率KW	所需功率KW	電動機
主軸轉速r/min	全壓pa	流量m³/h	效率%	用功率KW	所需功率KW	型號	功率KW
2570	1946	3120	82.1	2.05	2.81	Y112M-2	4
	1941	3510	84	2.25	3.08
	1922	3900	85.4	2.44	3.34
	1901	4291	86.2	2.63	3.6
	1867	4681	86.5	2.81	3.84
	1819	5071	85.9	2.98	4.08
	1751	5461	84.7	3.14	4.29	Y132S1-2	5.5
	1670	5851	81.8	3.32	4.4
	1567	6241	77.8	3.49	4.78
2340	1613	2841	82.1	1.55	2.12	Y100L-2	3
	1609	3196	84	1.7	2.33
	1593	3551	85.4	1.81	2.52
	1576	3907	86.2	1.98	2.71
	1548	4262	86.5	2.12	2.9
	1508	4617	85.9	2.25	3.08
	1452	4972	84.7	2.37	3.24	Y112M-2	4
	1384	5327	81.8	2.5	3.43
	1299	5682	77.8	2.64	3.61
注：進氣狀態p=101325Pa；t=200℃；氣體密度ρ=0.74334kg/m3
Y7-41№5.6C鍋爐引風機性能與選用件表(2t/h)
主軸轉速r/min	全壓pa	流量m³/h	效率%	用功率KW	所需功率KW	電動機
主軸轉速r/min	全壓pa	流量m³/h	效率%	用功率KW	所需功率KW	型號	功率KW
1730	3451	6435	82.1	7.51	10.28	Y160M-2	15
	3441	7239	84	8.24	21.27
	3407	8043	85.4	8.91	22.2
	3371	8848	86.2	9.61	23.15
	3310	9652	86.5	10.26	24.04
	3226	10456	85.9	10.91	24.93
	3105	11261	84.7	11.47	25.69	Y160L-2	18.5
	2960	12065	81.8	12.13	26.6
	2779	12869	77.8	12.77	27.47
2500	2852	5850	82.1	5.64	7.72	Y160M1-2	11
	2844	6581	84	6.19	8.47
	2816	7312	85.4	6.7	9.16
	2786	8043	86.2	7.22	9.88
	2736	8775	86.5	7.71	10.55
	2666	9506	85.9	8.2	11.21
	2566	10237	84.7	8.61	11.79	Y160M2-2	15
	2447	10968	81.8	9.11	12.47
	2297	11670	77.8	9.57	13.1
注：進氣狀態p=101325Pa；t=200℃；氣體密度ρ=0.74334kg/m3
Y7-41№5.6C鍋爐引風機性能與選用件表(2t/h)
主軸轉速r/min	全壓pa	流量m³/h	效率%	用功率KW	所需功率KW	電動機
主軸轉速r/min	全壓pa	流量m³/h	效率%	用功率KW	所需功率KW	型號	功率KW
2200	2209	5148	82.1	3.85	5.27	Y132S2-2	7.5
	2202	5791	84	4.22	5.77
	2181	6435	85.4	4.57	6.25
	2159	7078	86.2	4.92	6.73
	2119	7722	86.5	5.25	7.19
	2065	9365	85.9	5.59	7.64
	1987	9009	84.7	5.87	8.03	Y160M1-2	11
	1895	9652	81.8	6.21	8.5
	1779	10296	77.8	6.54	8.95
2000	1825	4680	82.1	2.89	3.95	Y132S-4	5.5
	1820	5265	84	3.17	4.34
	1802	5850	85.4	3.43	4.69
	1783	6435	86.2	3.7	5.06
	1751	7020	86.5	3.95	5.4
	1706	7605	85.9	4.2	5.74
	1642	8190	84.7	4.41	6.04	Y132M-4	7.5
	1566	8775	81.8	4.67	6.39
	1470	9360	77.8	4.91	6.72
注：進氣狀態p=101325Pa；t=200℃；氣體密度ρ=0.74334kg/m3
Y7-41№7.1C鍋爐引風機性能與選用件表(4t/h)
主軸轉速r/min	全壓pa	流量m³/h	效率%	用功率KW	所需功率KW	電動機
主軸轉速r/min	全壓pa	流量m³/h	效率%	用功率KW	所需功率KW	型號	功率KW
2400	4225	11445	82.2	16.26	22.39
	4213	12875	84.1	17.94	24.55
	4172	14306	85.4	19.41	26.57
	4127	15737	86.2	20.93	28.64
	4053	17168	86.5	22.64	30.58
	3950	18598	85.9	23.76	32.51
	3802	20029	84.7	24.97	34.17
	3624	21460	81.8	26.41	36.14
	3402	22890	77.8	27.8	38.05
2350
2350
Y7-41№11.2D、12.5D型鍋爐離心引風機性能表
機	傳動	轉速	序	全壓	流量	電動機
號	方式	r/min	號	Pa	m³/h	型號	功率
						型號	KW
11.2	D	1430	1	3998	27704	Y280S-4	75
10t/h			2	3987	31168
			3	3918	34631
			4	3906	38094
			5	3836	41557
			6	3738	45020
			7	3598	48483
			8	3430	51946	Y280M-4	90
			9	3220	55409
12.5	D	1480	1	5110	33514	Y315S-4	110
20t/h			2	5006	38329
			3	4907	41143
			4	4835	42057
			5	4728	51772	Y315M1-4	132
			6	4636	52586
			7	4421	57400
			8	4272	62215	Y315M2-4	160
			9	4010	67029

注意：訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
