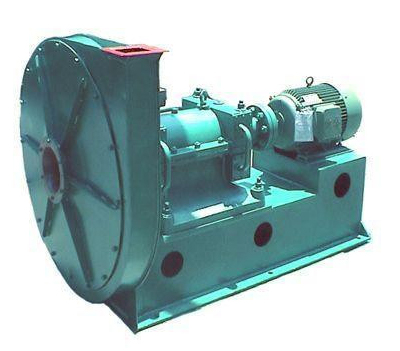

Y10-21型鍋爐離心風機用途:
Y10-21型鍋爐離心風機是為適應燃用各種煤質并配有消煙除塵裝置的（1、2、4T/H）工業鍋爐配套而高等的。凡進氣條件相當，性能又相適應者均可選用。但最高溫度不得超過250°C，且在引風機前必須加裝效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。
Y10-21型鍋爐離心風機結構:
風機由葉輪、進風口、機殼、傳動部、整體托架等部分組成。
（1）葉輪：Y10-21系列葉輪均用16Mn制造。Y10-21為12長葉片和平共處短葉片，共24個葉片組成，均為前彎葉片，焊接于弧錐形前盤與平板后盤中間
（2）進風口：進風口為斂散式整體結構，用螺栓因定于機殼入口一側。
（3）機殼：用鋼板焊接成蝸形整體，№9風機“左”、“右”旋通用。
（4）傳動組：由主軸、軸承箱、皮帶輪、聯軸器等組成。
（5）調節門：調節門是引風機的附件，用以調節風機流量，№5為蝶板形，№6.3～9為花瓣形葉片，軸向安裝于進風口前。由于采用了外部傳動結構，轉動靈活方便。調節范圍由0°（全開）到90°（全閉）。調節門的扳把位置從進風口方向看在右側，對“右”旋風機，扳把從下往上扒是由全閉到全開方向，對“左”旋風機扳把從上往下拉是由全閉到全開方向，為使調節門各部正常工作，必須搞好潤滑，潤滑脂用二硫化鉬高溫（260°C）潤滑脂，負機在高溫時仍能保證潤滑作用。

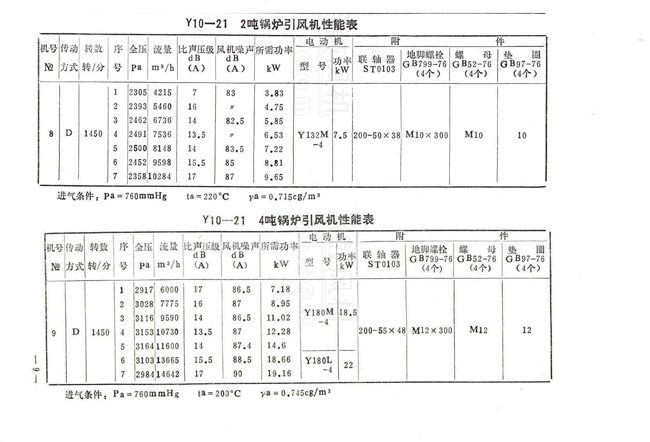

Y10-21型鍋爐離心風機參數表
Y10-21型鍋爐離心風機型式:
（1）引風機制成單吸入，機號有NO.5、6.38、9四種。
（2）風機的出口位置以機殼的出風口角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°六種角度。如您需要其它角度和機號，請在訂貨時向我們提出。
（3）引風機可制成右旋或左旋兩種。從電機一端正視風機，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之稱左旋風機，以“左”表示。
點擊看大圖
