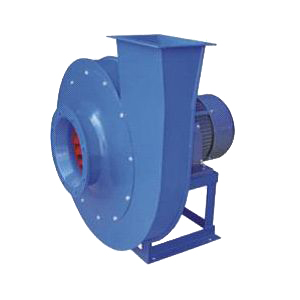

 點擊看大圖
|
9-19高壓離心風機的規格型號與性能技術參數表
|
機號
|
轉速
r/min |
序號
|
全壓
Pa |
流量
m3/h |
所需功率
KW |
電動機
|
|
|
型號
|
功率
KW |
||||||
|
9-19 4A
|
2900
|
1
2 3 4 5 6 7 |
3584
3665
3647
3597
3507
3384
3253
|
824
970
1116
1264
1410
1558
1704
|
1.5
1.7
1.9
2.1
2.3
2.6
2.6
|
Y90L-2
|
2.2
|
|
Y100L-2
|
3
|
||||||
|
9-19 4.5A
|
2900
|
1
2 3 4 5 6 7 |
4603
4684
4672
4580
4447
4292
4112
|
1174
1397
1616
1839
2062
2281
2504
|
2.5
2.9
3.2
3.6
3.9
4.4
4.8
|
Y112M-2 |
4 |
|
Y132S1-2 |
5.5 |
||||||
|
9-19 5A
|
2900
|
1
2 3 4 5 6 7 |
5697
5768
5740
5639
5517
5323
5080
|
1610
1932
2254
2576
2844
3166
3488
|
4.1
4.8
5.4
5.8
6.4
7.1
7.9
|
Y132S-2 |
7.5
|
|
Y160M1-2 |
11 |
||||||
|
9-19 5.6A
|
2900
|
1
2 3 4 5 6 7 |
7182
7273
7236
7109
6954
6709
6400
|
2262
2714
3167
3619
3996
4448
4901
|
7.0
8.1
9.1
10.2
11.2
12.5
13.9
|
Y160M1-2
|
11
|
|
Y160L-2 |
18.5 |
||||||
|
9-19 6.3A
|
2900
|
1
2 3 4 5 6 7 |
9149
9265
9219
9055
8857
8543
8148
|
3220
3865
4509
5153
5690
6334
6978
|
12.5
14.5
16.4
18.4
20.2
22.5
25.1
|
Y160L-2 |
18.5 |
|
Y200L1-2 |
30 |
||||||
|
9-19 7.1D
|
2900
|
1
2 3 4 5 6 7 |
11717
11868
11807
11596
11340
10935
10426
|
4610
5532
6454
7376
8144
9066
9988
|
23.3
27.0
30.5
34.1
37.5
41.8
46.5
|
Y200L2-2 |
37 |
|
Y250M-2 |
55 |
||||||
|
9-19 8D
|
2900
|
1
2 3 4 5 6 7 |
15034
15229
15151
14877
14546
14021
13362
|
6594
7913
9232
10550
11649
12968
14287
|
42.3
49.0
55.4
62.0
68.2
75.9
84.4
|
Y280S-2 |
75 |
|
Y315S-2 |
110 |
||||||
|
9-19 8D
|
1450
|
1
2 3 4 5 6 7 |
3620
3665
3647
3584
3507
3384
3231
|
3297
3957
4616
5275
5825
6484
7144
|
5.5
6.1
6.9
7.7
8.5
9.5
10.6
|
Y132M-4 |
7.5 |
|
Y160L-4 |
15 |
||||||
|
9-19 9D
|
1450
|
1
2 3 4 5 6 7 |
4597
4655
4632
4551
4453
4297
4101
|
4695
5633
6572
7511
8294
9233
10171
|
9.5
11.0
12.5
14.0
15.4
17.1
19.0
|
Y160L-4 |
15 |
|
Y180L-2 |
22 |
||||||
|
9-19 10D
|
1450
|
1
2 3 4 5 6 7 |
5840
59415891 5740 5495 5244 4958 |
6440
7942
9445
10947
12450
13952
15455
|
15.7
18.8
21.8
24.8
28.0
31.4
35.1
|
Y200L-4 |
30 |
|
Y225S-4 |
37 |
||||||
|
9-19 11.2D
|
1450
|
1
2 3 4 5 6 7 |
7364
7491
7428
7236
6927
6609
6246
|
9047
11158
13269
15380
17491
19602
21713
|
27.7
33.2
38.4
43.7
49.3
55.4
61.8
|
Y225M-4 |
45 |
|
Y280S-4 |
75 |
||||||
|
9-19 11.2D
|
960
|
1
2 3 4 5 6 7 |
3182
3237
3210
3128
2996
2860
2705
|
5990
7388
8785
10182
11580
12978
14375
|
8.0
9.6
11.2
12.7
14.3
16.1
17.9
|
Y180L-6 |
15 |
|
Y200L2-6 |
22 |
||||||
|
9-19 12.5D
|
1450
|
1
2 3 4 5 6 7 |
9229
9390
9310
9068
8678
8278
7822
|
12577
15512
15447
21381
24316
27251
30186
|
47.9
57.4
66.6
75.6
85.4
95.9
107.0
|
Y280S-4 |
75 |
|
Y315S-4 |
110 |
||||||
|
9-19 12.5D
|
960
|
1
2 3 4 5 6 7 |
3975
4043
4009
3907
3741
3571
3377
|
8327
10270
12213
14156
16099
18042
19985
|
13.9
16.7
19.3
21.9
24.8
27.8
31.1
|
Y200L-6 |
22 |
|
Y250M-6 |
37 |
||||||
|
9-19 14D
|
1450
|
1
2 3 4 5 6 7 |
11668
11874
11771
11464
10967
10457
9878
|
17670
21793
25916
30040
34163
38286
42409
|
84.5
101.2
117.3
133.3
150.5
169.1
188.6
|
Y315M-4 |
132 |
|
Y355M-4 |
220 |
||||||
|
9-19 14D
|
960
|
1
2 3 4 5 6 7 |
5004
5090
5047
4917
4709
4494
4249
|
11699
14428
17158
19888
22618
25348
28078
|
24.5
29.4
34.0
38.7
43.7
49.1
54.7
|
Y250M-6 |
37 |
|
Y315S1-6 |
75 |
||||||
|
9-19 16D
|
1450
|
1
2 3 4 5 6 7 |
15425
15700
15563
15151
14488
13808
13035
|
26377
32531
38686
44841
50995
57150
63305
|
164.6 |
Y355M3-4 |
315 |
|
JS138-6 |
410 |
||||||
|
9-19 16D
|
960
|
1
2 3 4 5 6 7 |
6570
6683
6627
6456
6180
5898
5575
|
17463
21538 25613 29687 33762 37837 41912 |
47.8
57.2
66.4
75.4
85.1
95.7
106.7
|
Y315S-6 |
75 |
|
Y315L1-6 |
110 |
||||||
安裝前：應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密。葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。
安裝時：注意檢查機殼，殼內不應有掉入或遺留的工具或雜物。在一些結合面上為了防止生銹，減少拆卸困難，應涂上一層潤滑脂或機械油。風機與地基結全面，進出風管道聯接時就調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機水平位置。
安裝要求：
（1）按圖紙所示的位置與尺寸安裝，為確保高效率，特別要保證進出風口與葉輪的軸向間隙和徑向間隙尺寸。
（2）安裝后試撥傳動組，檢查是否有過緊或與固定部分碰撞現象。
（3）全部安裝完畢，總檢查合格后，才能進行風機的試運轉。
為了防止電機過載燒毀，在風機啟動時，必須在無載荷（將進風閥門關閉，出風閥門稍開）的情況下進行，如情況良好，逐步開啟閥門直到規定的工況為止。在運轉過程中應嚴格控制電流，不得超過額定值。
風機的操作：
（1）風機啟動前，應進行下準備工作： a、將進風閥門關閉，出風閥門稍開。 b、檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞現象及摩擦現象。
（2）風機啟動達到正常轉速時，應在運轉過程中經常檢查軸承是否正常，當軸溫度沒有特殊要求時，軸承溫升不得過環境溫度40℃；軸承部分的均方根振動速度值不得大于6.3m/s。如發現風機有劇烈的振動、撞擊、軸承溫升迅速上升等現象時，則必須緊急停車。
9-19高壓離心風機的維護
風機的維護工作注意事項：
a.只有風機設備完全正常的情況下方可運轉。
b.如風機設備在檢修后開動時，則需注意風機各部位是否正常。
C.定期清除風機內部積灰、污垢等雜質，并防止生銹。
d.為確保人身安全，風機的維護必須在停車時進行。
風機正常運轉的注意事項：
a.在風機開車、停車或運轉過程中，如發現不正?，F(xiàn)象時應立即進行檢查，若是小故障應及時查明原因，設法消除，發現大故障應立即停車檢修。
b.除每次檢修后應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。
9-19高壓離心風機的常見故障與原因
1、風機劇烈振動
風機軸與電機軸不同心，皮帶輪槽錯位；
機殼或進風口與葉輪摩擦；
基礎的剛度不夠或不牢固；
葉輪鉚釘松動或葉輪變形；
葉輪軸盤孔與軸配合松動；
機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；
風機進、出口管道安裝不良，產生共振；
葉片有積灰、污垢，葉片磨損、葉輪變形、軸彎曲等原因使轉子不平衡。
2、軸承溫升過高
軸承箱劇烈振動；
潤滑劑質量不良，變質或含有灰塵、砂粒、污垢等雜質或填充量不足；
軸承箱蓋、座聯接螺栓之緊力過大或過??；
軸與滾動軸承安裝歪斜、前后兩軸不同心；
滾動軸承損壞或軸彎曲。
3、電機電流過大或溫升過高
開車時進、出氣管道閘門未關；
電機輸入電壓低或電源單相斷電；
受軸承箱劇烈振動的影響；
主軸轉速超過額定值。
9-19高壓離心風機的選型
您可從性能參數中選擇，也可以提供風量、風壓、介質溫度由我們選型，報價。必要時，可設計制造異型風機；也可根據使用工況設計制造防爆型、防腐型、耐高溫型。
