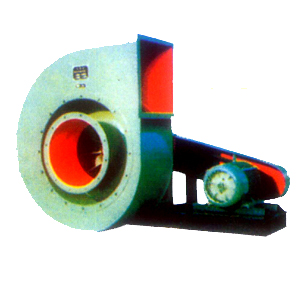

FC6-48-11紡織排塵通風機--周口市通用鼓風機有限公司

該機制成順旋和逆旋兩種.從電動機端或軸承座端正視葉輪按順時針旋轉的稱順旋風機,反之則為逆旋風機,風機的出口位置以機殼的出風口角度表示。本系列風機設計有No.3.55、4、4.5、5、6.3、8、9、10、11.2、12.5共10種規格,采用C式傳動。用戶可根據使用工況選用。

FCC6-48-11型排塵離心風機結構：

風機主要由葉輪、機殼、進風口、傳動組等組成。

1.葉輪：有10片材料為A3的后傾圓弧葉片。

2.進風口：做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。

3.機殼：用普通鋼板焊接成蝸形殼整體。

4.傳動組：有主軸、軸承箱、皮帶輪等組成。

FC6-48-11型紡織排塵通風機參數：

機號No.	傳動方式	轉速r/mim	流量 m³/h	全壓pa	電動機型號	功率kw	轉速種類
3.15	C	1600-3150	755-3323	1880-354	Y801-Y90-2	0.75-3	7
4	C	1250-2500	1184-5495	1933-345	Y801-Y112-2	0.75-4	7
5	C	1000-2000	1776-8623	1953-344	Y801-Y132-2	0.75-7.5	7
6.3	C	800-1600	2843-13799	1985-350	Y90-Y160-2-4	1.1-11	7
8	C	630-1250	4584-22075	1953-350	Y100-Y160-4	2.2-15	7
10	C	500-1000	7402-36417	2043-344	Y112-Y180-4	4-22	7
12.5	C	400-800	11565-56902	2043-344	Y112-Y225-4	4-37	7

注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
