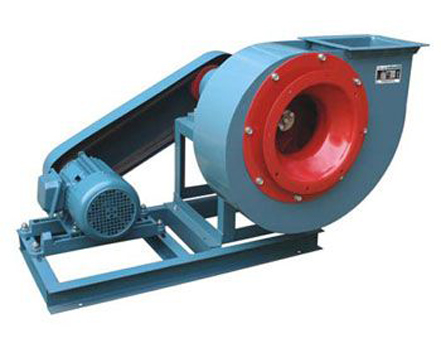

M7-29型煤粉離心風機--周口市通用鼓風機有限公司

　　M7-29型煤粉離心風機是按熱電站鍋爐煤粉燃燒系統所需之性能設計的，用于向鍋爐吹送煤粉，煤粉不能直接經過葉輪，否則葉輪極易磨損。蝸殼內部襯有護板，以便磨損后更換。軸承箱內存有潤滑油，供軸承散熱，并裝有冷卻水管，以冷卻潤滑油。

M7-29型煤粉離心風機型式：

1.M7-29型煤粉離心風機為單吸入式，由M7－29№11、12.5、13、14.5、16、17六個型號組成。

2. M7-29型煤粉離心風機分別制成順時針旋轉和逆時針旋轉兩種型式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以“順”表示；葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以“逆”表示。

3.風機的出口位置，以機殼的出風口角度表示，出風口角度從0°～225°共計16種規格。

M7-29型煤粉離心風機調試維護

1.風機必須按規定的程序進行安裝，試車運轉后，方可正式投入生產。

2.風機運轉中如發現不正常情況，應立即停機查明原因，消除故障后方可繼續運行。

3.風機應根據使用情況定期進行檢修。

4.風機的使用轉速不得超過允許的最大使用轉速，不許使用帶輪變速。

5.風機的軸承箱采用通水冷卻，水壓不得超過0.4Mpa，由于各地氣溫不同，還有季節的變化，通水量亦可否同，一般水量可按0.5~1m³/h考慮，同時要注意水質情況，以免通道內結垢堵塞，影響冷卻效果。

6. 風機的葉輪如已磨損，焊補修復后應重新作動平衡校正。

7.風機的軸承溫度一般不高于環境溫度40℃。

8.軸承用稀油潤滑，建議用N32號機械油。

9.正常運轉時軸承箱的振動速度有效值(均方根)≤6.3 mm/s。

M7-29型煤粉離心風機參數

產品型號	轉速 r/min	序號	全壓 Pa	流量 m³/ h	電動機
產品型號	轉速 r/min	序號	全壓 Pa	流量 m³/ h	型號	功率 kW
M7－29№ 11 D	1450	1	5099～5217	11500～14350	Y225S－4 (380V)	37
		2	5246～5178	17200～20100	Y250M－4 (380V)	55
		3	5099～4687	23000～28750	Y280S－4 (380V)	75
M7－29№12.5D	1450	1	6600～6747	16850～21100	Y280S－4 (380V)	75
		2	6796～6693	25300～29500	Y280M－4 (380V)	90
		3	6609～6433	33500～38000	Y315S－4 (380V)	110
		4	6061	42200	Y315M－4 (380V)	132
M7－29№ 13 D	1450	1	7414～7571	20000～25000	Y280M－4 (380V)	90
		2	7610	30000	Y315S－4 (380V)	110
		3	7512～7414	35000～40000	Y315M－4 (380V)	132
		4	7217	45000	Y315L1－4 (380V)	160
		5	6796	50000	JS117－4 (380V)	180
M7－29№14.5D	1450	1	8894	26300	Y315M－4 (380V)	132
		2	9091～9140	32900～39490	Y315L1－4 (380V)	160
		3	9022	46100	Y315L2－4 (380V)	200
		4	8894～8649	52650～59200	Y355M2－4 (380V)	250
		5	8159	65900	JS127－4 (380V)	260
M7－29№ 16 D	1450	1	10346～10415	28500～36800	JS117－4 (380V)	180
		2	10571～10493	45500～54400	Y355M2－4 (380V)	250
		3	10277～9905	61400～69200	Y355L2－4 (380V)	315
		4	9610	77000	Y400－4 (6000V)	355
M7－29№ 17 D	1450	1	11670～12013	34300～53800	Y355L1－4 (380V)	280
		2	12013	63300	Y400－4 (6000V)	355
		3	11768～11425	72800～82300	JS148－4 (6000V)	440
		4	11032	91800	JS1410－4 (6000V)	500

注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
